Картриджі JBC C245 та C470: від мікроелектроніки до масивного паяння
У світі професійного ремонту електроніки та промислового монтажу іспанський бренд JBC Tools вважається безумовним технологічним лідером. Серцем екосистеми обладнання JBC є картриджні жала, серед яких найбільшу популярність здобули серії JBC C245 та JBC C470. Завдяки запатентованій технології інтегрованого нагрівача ці наконечники забезпечують безпрецедентну швидкість роботи та точність підтримки температури.
Технологічна революція JBC: Як влаштований картридж?

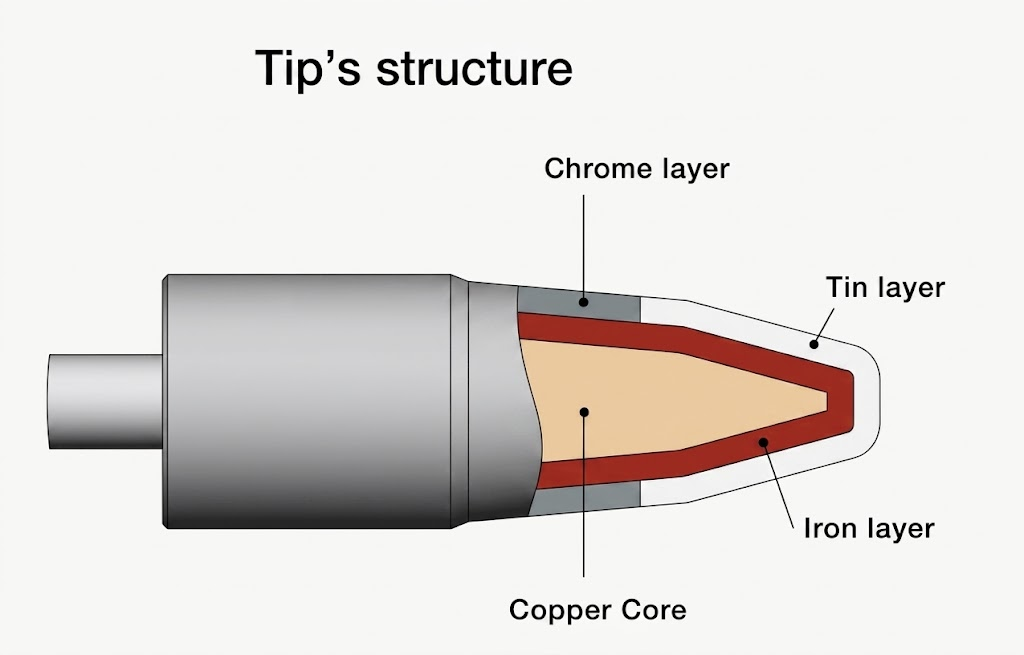

На відміну від традиційних паяльників, де жало встановлюється окремо від нагрівального елемента, картриджі JBC мають монолітну конструкцію «3 в 1», що об’єднує жало, нагрівальний елемент та датчик температури:
- Нагрівальний елемент високої потужності
- Ультрашвидкий термодатчик
- Зносостійкий мідний наконечник з багатошаровим захисним покриттям.
Завдяки відсутності повітряних проміжків та проміжних шарів теплопередача відбувається миттєво. Датчик зчитує температуру безпосередньо біля робочої зони, що дозволяє станції реагувати на охолодження жала за частки секунди.
Порівняльні характеристики JBC C245 та JBC C470
Хоча обидві серії використовують одну технологічну платформу, вони призначені для різних завдань та умов паяння:
| Параметр / Характеристика | Серія JBC C245 | Серія JBC C470 |
| Основне призначення | Універсальне паяння, SMD, THT | Інтенсивне та високопотужне паяння |
| Пікова потужність | 130 – 140 Вт | До 250 Вт |
| Час нагріву (до 350°C) | 2 – 3 секунди | 2 – 3 секунди |
| Сумісні рукоятки | T245 | T470, HT470 |
| Габарити та вага | Стандартний діаметр, легкі | Збільшений діаметр та теплоємність |
| Асортимент та форм жал | Понад 150 форм (конус, мікрохвиля, зубило) | Широкі «зубила», скошені, спеціалізовані |
Сфери застосування: Що обрати для ваших завдань?
JBC C245 — Універсальний стандарт для більшості майстерень
Найпопулярніша та найуніверсальніша лінійка продукції JBC, яка охоплює 90 % стандартних завдань з паяння:
- Ремонт мобільної техніки та ноутбуків: пайка BGA-компонентів, роз'ємів живлення, SMD-конденсаторів та резисторів розміром до 0201/01005.
- Монтаж друкованих плат: робота з компонентами наскрізного монтажу (THT) та багатоконтактними мікросхемами.
- Сервісні центри: ідеальне рішення для щоденного використання завдяки балансу між точністю та потужністю.
JBC C470 — Промислова потужність для надскладних вузлів
Паяльні жала серії C470 розроблені для умов, коли стандартної потужності недостатньо через масивні тепловідводи:
- Силова електроніка: Паяння інверторів, блоків живлення, контролерів сонячних панелей та електромобілів.
- Багатошарові плати: Робота з друкованими платами на 8-16+ шарів із суцільними мідними полигонами заземлення.
- Кабельна продукція: Монтаж товстих силових дротів, клемних колодок та масивних роз'ємів.
Унікальні можливості екосистеми JBC

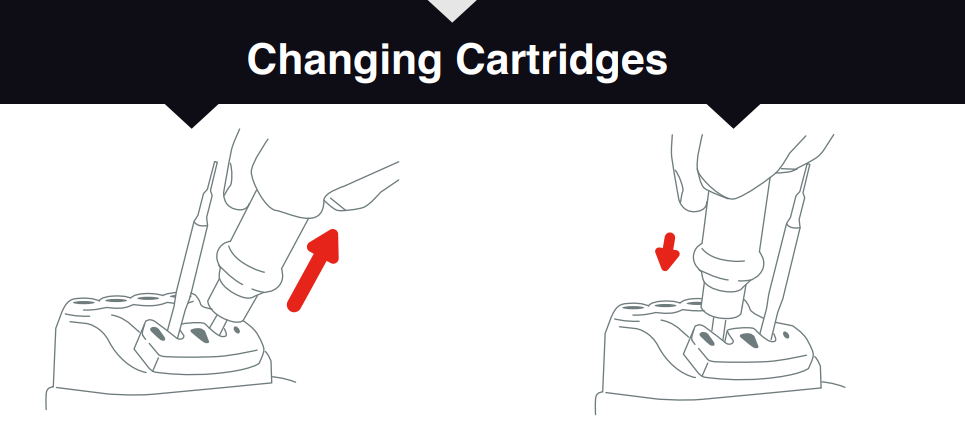

- Гаряча заміна (Hot-Swap): Можливість змінити картридж за 2 секунди за допомогою спеціального прилада на підставці, не вимикаючи станцію і не торкаючись гарячих деталей руками.
- Режими Sleep та Hibernation: Коли інструмент поміщається в підставку, температура миттєво знижується до 150°C (режим «Sleep»), а згодом нагрів повністю вимикається (режим «Hibernation»). Це запобігає окисленню міді та продовжує термін служби жала у 3–5 разів довше у порівнянні з продукцією інших брендів, за умови використання системи JBC та відповідних режимів роботи..
- Пайка при нижчих температурах: Завдяки високій теплопровідності, майстру не потрібно встановлювати температуру 400°C для пайки складних ділянок. Достатньо температури 320–340 °C, що усуває ризик перегріву компонентів та відшарування доріжок на друкованій платі.
-
Висновок
Жала серій C245 та C470 від – це найкраща інвестиція в якість та швидкість. Якщо ваша діяльність пов’язана з точним ремонтом електроніки, смартфонів та друкованих плат середньої складності, або електронним виробництвом, серія C245 ваш найкращий вибір. Якщо ви працюєте з силовим обладнанням, високовольтними пристроями або товстими дротами серія C470 забезпечить необхідну теплову масу та потужність без будь-якого зниження температури.
Потрібна допомога у виборі жал JBC?
Правильний вибір жала безпосередньо впливає на якість, швидкість і зручність паяння. Важливо враховувати не лише форму та розмір робочої частини, а також тип паяльної рукоятки, характеристики паяльної станції, матеріал і розмір компонентів та конкретну технологічну операцію. Щоб не помилитися з вибором геометрії та серії картриджа, звертайтеся до наших спеціалістів. Ми проаналізуємо ваші технологічні процеси та запропонуємо оптимальні рішення JBC для бездоганного результату.
