-Watec W-03CDB3 безкорпусна відеокамера, 1/3” CCD, analog color, day/night, 650TVL, 0.005 lx

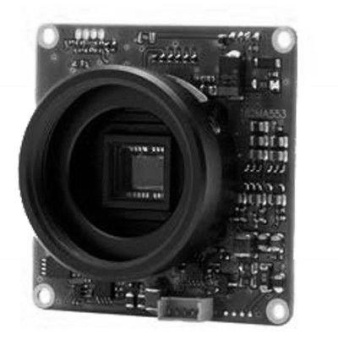

Watec W-03CDB3 безкорпусна відеокамера, 1/3” CCD, analog color, day/night, 650TVL, 0.005 lx

Знято з виробництва

Артикул: W-03CDB3

Компактна безкорпусна аналогова кольорова камераа Ватек W-03CDB3, матриця ПЗС 1/3 дюйма

Детальніше

Під замовлення

- +

Додати в кошик

Купити в 1 клік

Технічний довідник

Каталог Watec 2025 3,433мб/PDF

Distributor Certificate 0,215мб/PDF

Datasheet W-03CDB3 607,5 кб/PDF

Опис
Задати питання

Компактна безкорпусна аналогова кольорова камера Watec W-03CDB3
Analog color CCD board camera

Особливості

Країна виробництва Японія
1/3 дюйма CCD матриця з високою чутливістю 0.005 lx F1.2, 650 ТВЛ
Розширені настройки OSD (On-Screen Display) через опціональний пульт управління
2DNR, маскування приватних зон, компенсація засвічення фону
Дзеркальне зображення, функція заміщення білих плям, корекції контурів
Сумісна з об'єктивами video, DC і ручного регулювання діафрагми
Кріплення об'єктива CS mount

Характеристики

Відеостандарт

NTSC

PAL

Матриця

ПЗС-матриця 1/3 дюйма з міжрядковим перенесенням

Кількість ефективних пікселів

976 (Г) × 494 (В)

976 (Г) × 582 (В)

Розмір комірки

5.4 мкм (Г) × 7.4 мкм (В)

5.0 мкм (Г) × 6.25 мкм (В)

Система формування зображення

Ye, Cy, Mg, and G complementary color mosaic filters on chip

Синхронізація

внутрішня

Розгортка

2:1 черезстрокова

Відеовихід

композитний 1 В 75 Ом

Роздільна здатність (Г)

більше 650 ТВЛ (центр)

Мінімальна освітленість

0.005 лк F1.2 (AGC ON=45дБ, Shutter=OFF)

Відношення сигнал/шум

більше 52дБ (AGC OFF=-3дБ, γ≒0.45)

Управління / Налаштування

екранне меню (OSD): пульт дистанційного керування

Режим автоматичної експозиції

Фіксована діафрагма

1/60, 1/100 c.

1/50, 1/120 c.

1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000 c.

Електронна діафрагма

1/60 - 1/100000 c.

1/50 - 1/100000 c.

Баланс білого

ATW, AWB, ACR, PWB, MWB, PRESET (5100K, 6300K)

Автоматическая регулировка усиления (AGC)

-3 - 45 дБ

OFF

-3 дБ

Ручне регулювання посилення (MGC)

0 - 42 дБ (шаг 6дБ)

Режим день-ніч

автоматичне / ручне перемикання

Гамма-корекція

γ≒0.45

Рівень відеосигналу

регульований рівень

Зменшення шумів

2DNR OFF/ON регульований рівень

Широкий динамічний діапазон (WDR)

D-WDR OFF/ON регульований рівень

Діафрагма об'єктива

Video / DC

Компенсація засвічення фону

BLC, HSBLC

Функція заміщення білих плям

до 64 пікселів

Різкість

регульований рівень

Функція видалення туману

OFF/ON регульований рівень

Цифрове збільшення

ー

Маскування приватних зон

8 масок

Дзеркальне зображення

OFF, H-FLIP

Freeze

ー

Детектор руху

ー

Негативне зображення

ー

Інтерфейс

4P connector (Composite Video, Power in), 4P connector (DC iris), Remote control (RC-01)

Напруга живлення

DC +12V ±10%

Потужність споживання

0.78W (65mA)

Робоча температура

-10 до +50℃

Температура зберігання

-30 до +70℃

Відносна вологість при роботі/зберіганні

менше, ніж 95% RH (без конденсації)

Кріплення об'єктива

CS mount

Вага

біля 29 г

Комплект потавки

4P кабель 0.3м для відеосигналу і живлення,
кабель 0.15м для управління діафрагмою, шестигранний ключ

Розміри

Характеристики

Виконання	Безкорпусна
Розмір матриці	1/3”
Зображення	Кольорове
Чутливість	0,005 лк
Інтерфейс	Аналоговий
Управління	OSD: Пульт
Роздільна здатність, ТВЛ	650
