RIGOL VB1032 міст для вимірювання КСХН
Артикул:
VB1032
Міст для вимірювання КСХН VB1032 RIGOL
Детальніше
39 432 грн. З ПДВ
В наявності (1)
-
+
Технічний довідник
- Опис
- Задати питання
-

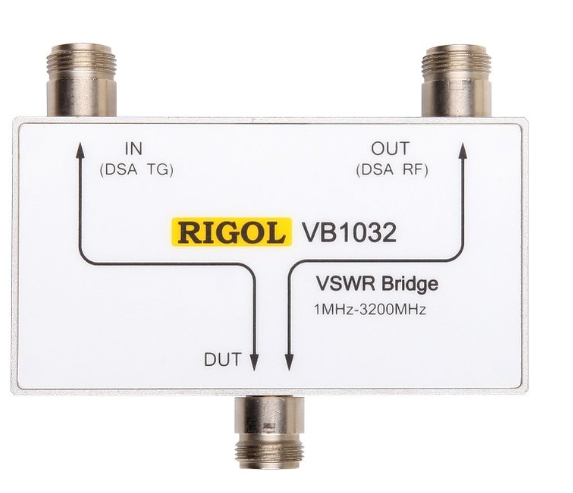

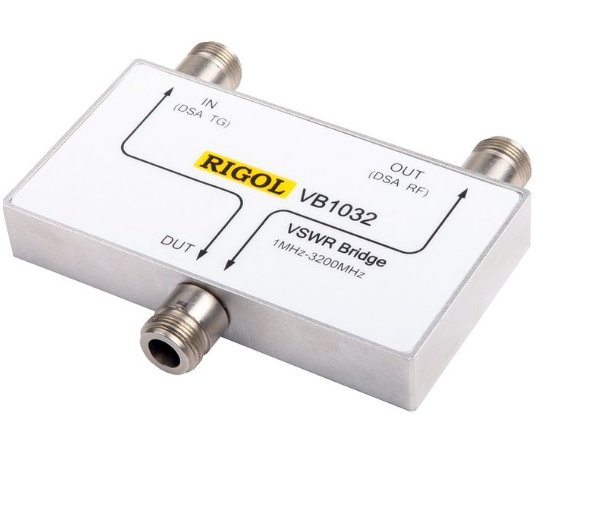

Міст для вимірювання КСХН VB1032 RIGOL
VB1032 використовується в поєднанні з аналізаторами спектра RIGOL серії DSA для вимірювання параметрів, пов'язаних із S11 (таких як зворотні втрати, коефіцієнт відбиття та КСХН / коефіцієнт стоячої хвилі за напругою). VB1032 оснащений трьома роз'ємами N-типу (розетка / «мама»).
Технічні характеристики:
Частота
Діапазон частот: від 1 МГц до 3,2 ГГц
Роз'єми
Тип роз'єму: N-типу (розетка / «мама»)

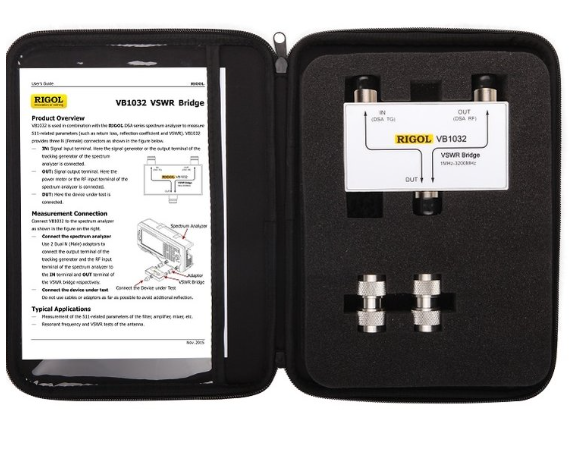

Адаптер (перехідник): Подвійний N-типу (вилка-вилка / «папа-папа»)
Імпеданс (вхідний опір): 50 Ом
Внесені втрати (Insertion Loss)
Від IN до DUT: < 10 дБ (типове значення)
Спрямованість (Directivity)
Типове значення:
1 МГц – 10 МГц: ≥ 25 дБ
10 МГц – 3 ГГц: ≥ 30 дБ
3 ГГц – 3,2 ГГц: ≥ 25 дБ
Вхідна потужність
Максимальна вхідна потужність: +27 дБм (0,5 Вт)
Загальні характеристики:
Габаритні розміри
Без упаковки: 115 мм × 62 мм × 18 мм
В упаковці: 256 мм × 190 мм × 43 мм
Вага
Чиста вага (нетто): 0,2 кг
Брутто (з упаковкою): 0,9 кг
Температурний режим
Робоча температура: 25°C ± 5°C
Температура зберігання: від -40°C до 70°C
Для аналізаторів спектру з трекінг-генератором серій DSA800-TG, RSA5000-TG/N, RSA3000-TG/N, RSA3000E-TGХарактеристики
Макс. чутливість приймача 1 МГц-3,2 ГГц -
