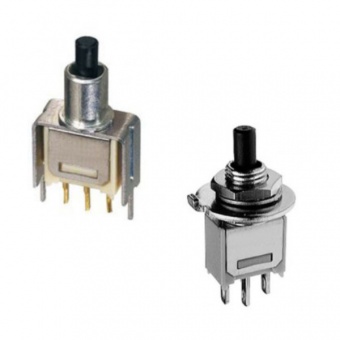

Apem серія кнопок на друковану плату ZP Series - PCB, momentary
Артикул:
ZP Series - PCB
PCB кнопки Апем ZP Series - PCB
Детальніше
Під замовлення
-
+
- Опис
- Задати питання
-

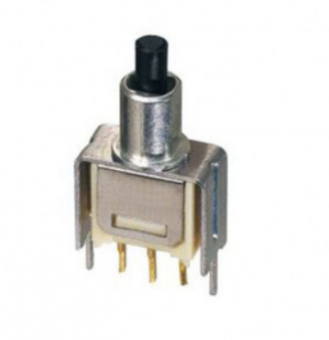

Серія кнопок на друковану плату Apem ZP Series - PCB
PCB Pushbutton Switches
Серія ZP – мініатюрні кнопкові перемикачі з металевою втулкою
Особливості:
- Одно- та двонаправлені перемикачі
- Клеми для паяння та прямі клеми PC
- Контакти з золотим або срібним покриття
- Ø4,83 мм різьбова втулка
- Без фіксації

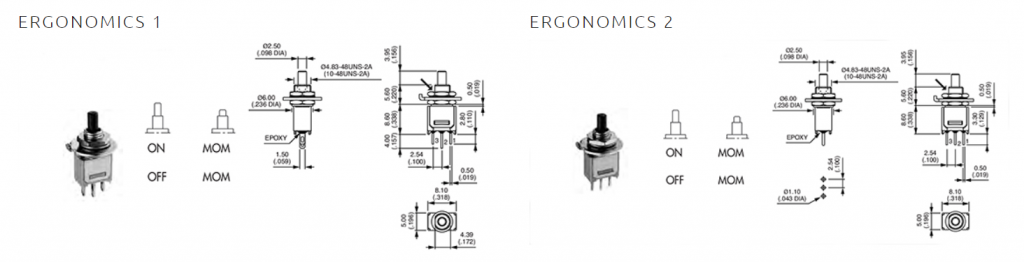

- Переміщення:
- - функція 2 (ON-MOM): 1,2 мм (.047) ± 0,3 (.11)
- - функція 3 (OFF-MOM): 1 мм (.039) ± 0,3 (.11)
- Зусилля затяжки: 1 Нм макс. застосовується між 2-ма гайками
- Макс. товщина панелі: 1,5 мм (.059) з 2 гайками
- Робоча температура: від -30 ° C до +85 ° C
- Вологість: 21 день 95% (NFC 20-603 - IEC 68-2-3)
- Ручне паяння: макс. 280 ° С. протягом 5 секунд макс.
- Хвильове паяння: 260 ° C макс. протягом 5 секунд макс.
- Макс. струм / напруга з резистивним навантаженням:
- - позолочені контакти: 0,4 ВА 20 В макс. змінного або постійного струму
- - контакти вкриті сріблом: 0,5 A 48 В макс. змінного або постійного струму
- Мін. навантаження: 10 мА 50 мВ - 10 мкА 5 В пост. струму
- Контактний опір: макс. 50 мОм.
- Опір ізоляції: 1000 МОм мін. при 500В пост. струму
- Діелектрична міцність:
- 1000 Vrms 50 Гц мін. між клемами і рамою
- 500 Vrms 50 Гц мін. між клемами
- Термін служби (електрика) при повному навантаженні:
- - позолочені контакти: 60 000 циклів
- - контакти вкриті сріблом: 20 000 циклів
- Корпус: термопластик UL94-V0
- Кнопка: термопластик UL94-V0
- Втулка: замак вкритий оловом
- Контакти та клеми:
- 0: латунь позолочена (стандарт)
- 1: латунь вкрита сріблом
- 3: латунь позолочена (1,27 мкм золота)
- Ущільнення клем: епоксидна гума
