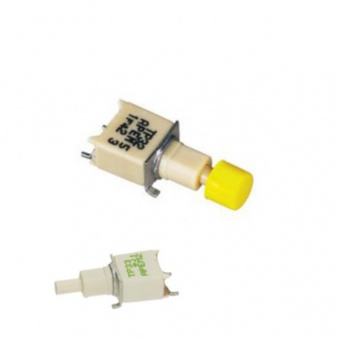

Apem серія кнопок на друковану плату SMT TP Series
Артикул:
SMT TP Series
PCB кнопки Апем SMT TP Series
Детальніше
Під замовлення
-
+
- Опис
- Задати питання
-

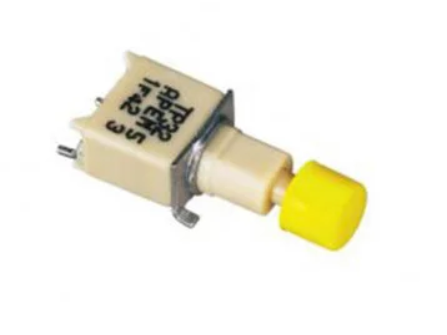

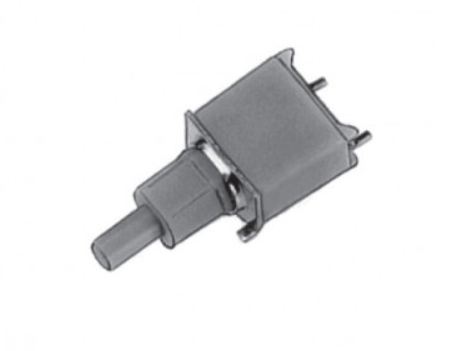

Серія кнопок на друковану плату Apem SMT TP Series
PCB Pushbutton Switches
SMT TP SERIES - однополюсні кнопкові перемикачі, призначені для поверхневого монтажу. Паяння оплавленням, придатні до миття, ESD захист до 10 кВ, доступні із штифтами для позиціонування або без них.Виконання:
Особливості:
- Розроблені для поверхневого монтажу
- Упаковка: стрічка та котушка
- Паяння оплавленням
- Високотемпературні пластикові матеріали
- Покриття клем: сплав олова поверх нікелю
- Клеми повернуті назовні, запобігаючи утворенню ефекту тіні при інфрачервоній пайці та дозволяючи візуально перевіряти припаяне з'єднання
- Відстань між корпусом та платою: 0,55 мм (.021)
- Доступний з штифтами для позиціонування, що забезпечує орієнтацію перемикача під час процесу оплавлення та підвищує механічний опір вимикача
- Захист від електростатичних розрядів (ESD) до 10 кВ
- Конструкція дозволяє миття, включаючи гарячу воду під тиском
- Хід кнопки:
- - функція 2: 1 мм (.039)
- - функція 3: 0,8 мм (.031)
- Паяння оплавленням: інфрачервоне нагрівання, парова фаза або інфрачервона конвекція
- Миття відповідно до IEA-RS448-2:
- - вода + миючий засіб - рекомендовано
- - розчинники
- Робоча температура: від -40 °C до +85 °C
- Вологостійкість: 21 день згідно IEC 512-6
- Вібростійкість: 10-500 Гц / 10 г згідно IEC 512-4
- Ударостійкість: 50 г згідно IEC 512-4
- Макс. струм / напруга з резистивним навантаженням: 0,4 ВА 20 В макс. змінного або постійного струму
- Мінімальне навантаження: 10 мА 50 мВ або 10 мкА 5 В постійного струму
- Початковий контактний опір: макс. 50 мОм
- Опір ізоляції: 1000 МОм мін. при 500 В постійного струму
- Діелектрична міцність:
- 1000 Vrms 50 Гц мін. між клемами і рамою
- 500 Vrms 50 Гц мін. між клемами
- Термін служби (електрика) при повному навантаженні: 60 000 циклів
- Статичний опір: 10 кВ (обладнання Шаффнера)
- Корпус: високотемпературний пластиковий матеріал UL94-V0
- Кнопка: високотемпературний пластиковий матеріал UL94-V0
- Заземлення та штифти для позиціонування: сталь, олово
- Контакти: позолочена латунь
- Клеми: латунь, олово
Характеристики
Серія SMT TP Series -
