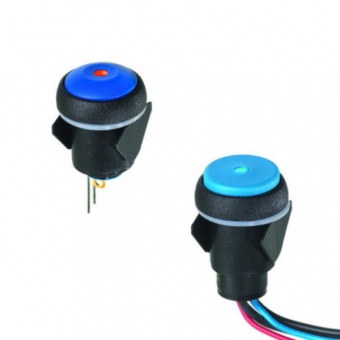

Apem серія кнопок IQ SERIES, Ø 16 mm, Latching, OFF-ON, Snap-in, Illuminated / Non-illuminated, 100 mA 24 VDC - 3 A 48 VDC, IP54
Артикул:
IQ SERIES - Latching
Кнопки Апем IQ SERIES
монтажний діаметр 16 мм, з фіксацією
монтажний діаметр 16 мм, з фіксацією
Детальніше
Під замовлення
-
+
- Опис
- Задати питання
-

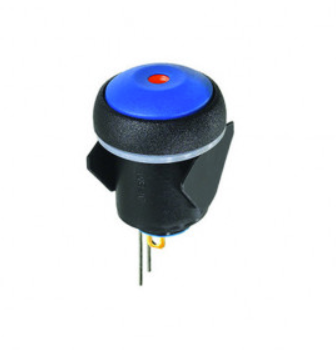

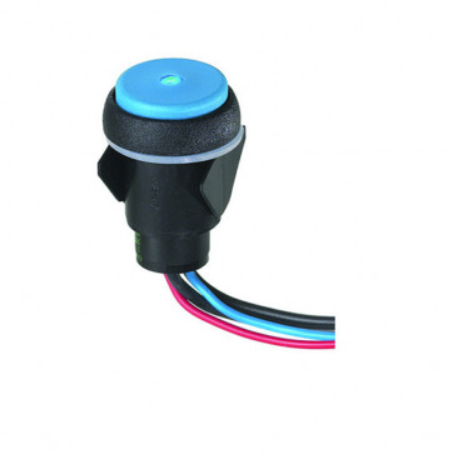

Кнопки з фіксацією Apem IQ SERIES
Sealed pushbutton switches with 16 mm diameter bushing
Виконання:
Перемикачі з фіксацією серії IQ з діаметром втулки 16 мм мають захист IP54 з передньої сторони панелі. Вони мають оснащення для легкого та швидкого монтажу.
Особливості:
- Зручне кріплення для легкого та швидкого монтажу
- Тактильний зворотній зв'язок
- Версії з підсвіткою та без підсвітки
- Круглий або квадратний актуатор
- Ступінь захисту з передньої сторони панелі IP54
- Тип перемикання: OFF - ON
- 4 типи підключення
- Контакти зі срібла, що вкриті золотом
- Товщина панелі:
- - з ущільненням: 2,2 мм (.088) макс.
- - без ущільнення : 3 мм (.118) макс.
- Повний хід: 2,5 мм (.098) ± 0,3 мм
- Термін служби: до 200 000 циклів
- Робоче зусилля: 5 Нм ± 2 Нм
- Захист з сторони передньої панелі: IP54 згідно IEC 60529
- Паяння: макс. 320 °C (608 ° F). протягом 3 сек.
- Робоча температура: від -40 °C до + 85 °C
Електричні характеристики:
- Макс. ток / напруга з активним навантаженням:
- - Код 4: 100 мА 24 В пост. струму, 200 000 циклів
- - Код 7:
- - - 4 А 12 В пост. струму, 200 000 циклів
- - - 1 А 12 В пост. струму, 200 000 циклів
- - - 3 А 48 В пост. струму, 75 000 циклів
- Опір в замкнутому стані: 100 мОм макс.
- Опір ізоляції: 1 ГОм хв. при 500 В пост. струму
- Діелектрична міцність: 1,500 В між контактами
- Сольовий туман: IEC 512-6, тест 11f
- Ударостійкість: 100 г згідно IEC 512-4, test 6c
- Вібростійкість: 10-500 Гц - 10 г згідно IEC 512-4, test 6d
Матеріали:
- Корпус: термопластик UL94-V0
- Актуатор: поліамід
- Втулка / обрамлення: поліамід
- Контакти: срібло вкрите золотом
- Вихідні дроти: AWG20, переріз 0,6 мм2
- Вихідні дроти для світлодіода: AWG26, переріз 0,12 мм2
- Ущільнення клем: епоксидна смола
- Лінза: полікарбонат
Характеристики
Серія IQ SERIES - Latching Актуатор круглий, квадратний Монтажний діаметр 16 мм Макс. струм 100 мА, 1 А, 3 А, 4 А Підсвітка так Тип контактів під пайку, клеми швидкого підключення, монтаж на плату, прямі клеми, кабель Клас захисту IP54 Тип перемикання OFF-ON Ном. напруга 12 В пост. струму, 24 В пост. струму, 48 В пост. струму Ном. струм 100 мА, 4 А, 1 А, 3 А Форма рамки кругла, квадратна Колір рамки чорний Матеріал рамки поліамід Матеріал актуатора поліамід Матеріал корпусу термопластик Матеріал контактів Срібло вкрите золотом Робоча температура від -40 °C до +85 °C -
