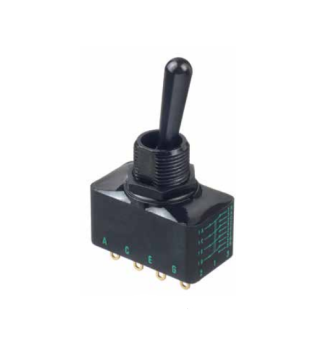

Apem 12168X778 тумблер, Ø 11.9 mm, 4 pole, ON-OFF-MOM, 2 A 250 VAC- 4 A 28 VDC, IP67
Артикул:
12168X778
Тумблерний перемикач Апем 12168X778
Детальніше
Під замовлення
-
+
- Опис
- Задати питання
-
Тумблер Apem 12168X778
Toggle switch for defense
12000X778 Series - серія тумблерів, спеціально розроблені для оборонної промисловості, телекомунікацій та інших промислових застосувань. 2, 3 і 4 полюсні конфігурації, срібні контакти. Кілька варіантів герметизації з передньої сторони панелі та блокування важеля. CECC затверджено.Виконання:
Особливості:
- Затверджено: CECC 96201-005, CECC 96201-008, MIL-DTL-3950 MIL-DTL-83731
- Високонадійні контакти
- Важіль з штифтом: основа важеля перемикача прикріплено до втулки, таким чином заземлює важіль на втулку, додатково забезпечує захист перемикача при випадковому ударі
- Подвйний корпус забезпечує високу механічну міцність та високий рівень електричної ізоляції
- Компактний розмір: невелика задня частина тумблера дозволяє зекономити простір за панеллю
- Фінішне покриття чорного кольору
- Захист IP67 з передньої сторони панелі
- Кілька варіантів герметизації з передньої сторони панелі
- Кілька варіантів блокування важеля
Загальні характеристики:
- Зусилля затяжки: 1,50 Нм макс. прикладено між 2-ма гайками
- Товщина панелі: від 3 мм до 8 мм макс.
- Робоча температура: від -40 ° C до +85 ° C
- Ступінь захисту з передньої сторони панелі IP67
- Ударостійкість: 50 г 11 мс згідно IEC 68-2-27
- Вібростійкість: 10-500 Гц - 10 г згідно IEC 68-2-6
- Стійкість до вологи: 56 днів, 93% R.H., 40 ° C згідно IEC 68-2-3
- Стійкість до сольового туману: 96 годин згідно IEC 68-2-3
- Герметизація передньої сторони 2 ущільнювальними кільцями
- Ущільнення панелі витримує тиск 1 бар та залишається герметичним навіть при спрацьовуванні перемикача
- Макс. струм / напруга з резистивним навантаженням: 2 A 250 VAC- 4 A 28 VDC
- Мінімальне навантаження: 10 мА 50 мВ, 10 μA
- Початковий контактний опір: макс. 10 мОм
- Опір ізоляції: 1.000 МОм мін. при 500 В пост. струму
- Діелектрична міцність:
- - 1000 Vrms 50 Гц мін. між клемами
- - 2 000 Vrms 50 Гц мін. між полюсами і між клемами і рамою
- Брязкіт контактів: макс. 2 мс
- Елекричний термін служби:
- - при 4А 28 В постійного струму: 20 000 циклів (10 000 циклів для функцій 5, 4-1R, 4-2R)
- - при низькому рівні (50 мВ 10 мА): 150 000 ціклів (тумблери на 2 положення), 100 000 циклів (тумблери на 3 положення), 50 000 циклів (тумблери моментального спрацьовування)
- Актуатор: чорна хромована латунь
- Втулка: чорна хромована латунь
- Корпус: DAP з пластиковим зовнішнім кожухом (епоксидне ущільнення)
- Контакти: сплав срібла та золота
- Ущільнення клем: епоксидна смола
Характеристики
Серія 12000X778 SERIES Монтажний діаметр 11,9 мм Макс. струм 4 А Тип контактів під пайку Клас захисту IP67 Кількість полюсів 4 Тип перемикання ON-OFF-MOM Ном. напруга 250 В змін. струму, 125 В змін. струму, 48 В пост. струму, 28 В пост. струму Ном. струм 2 А, 4 А, 1 А, 4 А Колір актуатора чорний Матеріал актуатора хромована латунь Матеріал корпусу хромована латунь Матеріал контактів сплав срібло / нікель Робоча температура -40 °C до +85 °C -
